山東沖床生產廠家：沖床常用規格及型號介紹



　　沖床是沖裁、沖孔、落料常用設備，山東沖床生產廠家——山東威力重工機床有限公司專業設計生產各種規格國標沖床，為方便大家對沖床選型方便，下面山東沖床生產廠家介紹沖床常用規格及型號。

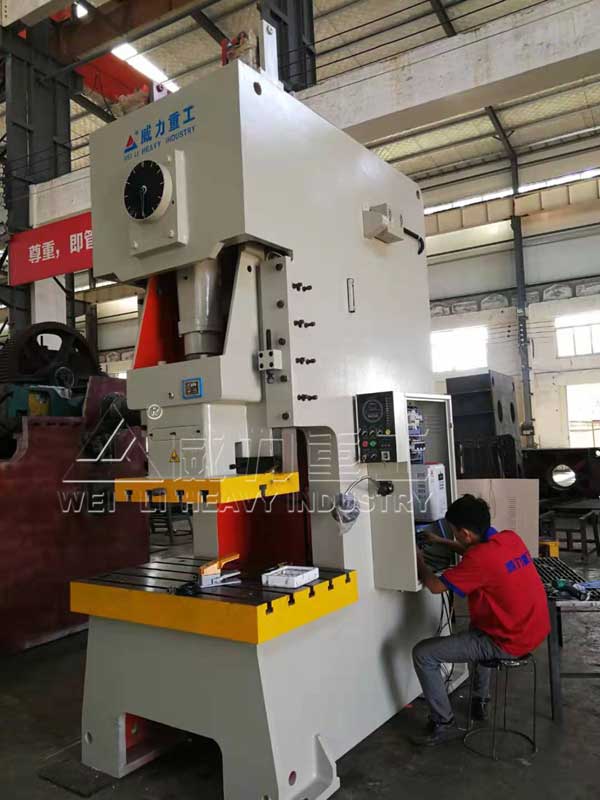

200噸機械沖床

　　沖床常用規格：根據我國沖床的標準來計算的有：16T、25T、40T、60T、80T、100T、125T、160T、200T、250T.沖床種類有機械式沖床、液壓沖床、氣動沖床。機械式沖床有開式固定臺沖床、開式可傾沖床、深喉沖床。其中，開式固定臺沖床是J21或者JB21系列，開式可傾沖床是J23或者JC23系列，深喉沖床是JB21S或者J21S系列，液壓沖床是YWH21系列，氣動沖床是JF21系列。山東威力重工機床有限公司沖床型號規格齊全，車間現貨銷售，需要的客戶可以隨時來廠考察試機，沖床價格咨詢袁經理18306370829（同微信號）。



　　沖床規格的選擇在沖床的類型選定之后，還必須確定設備的規格，這項工作是在模具設計時，根據工藝方案和上藝計算結果，協調模具尺小與設備參數來確定的。選擇沖壓設備的規格主要依據以下技術參數。

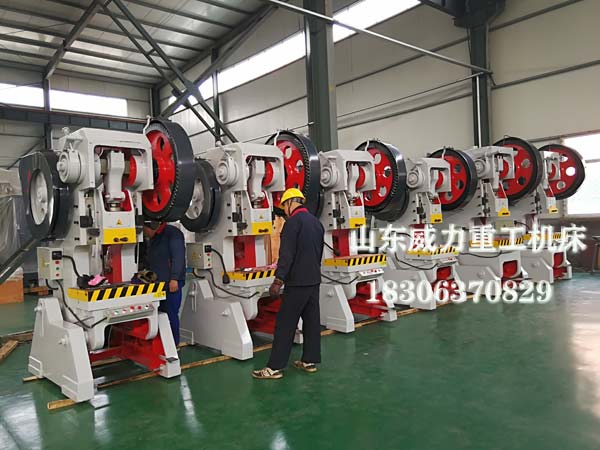

氣動沖床

　　(1)公稱壓力



　　沖床滑塊在下行過程中能夠產生的沖擊力就是沖床的壓力，機械沖床的壓力大小隨滑塊下行的位置（對曲柄沖床來說，亦可視為曲柄旋轉的角度）不同而不同，公稱壓力是指滑塊滑動至下死點前某一特定距離，或曲柄旋轉到離下死點前某一特定角度時，滑塊能夠承受的最大沖擊力。這一特定的距離稱為公稱壓力行程，所對應的曲柄轉角為公稱壓力角。公稱壓力反映了沖床本身能夠承受的沖擊力大小。公稱壓力是選擇沖床規格的重要技術參數，為保證沖壓生產安全地進行，沖壓加工所需的工藝力必須即時小于沖床的許用壓力。在沖壓過程中不同類型的沖壓加工其沖壓力的變化規律也不同，同時，沖床滑塊的最大沖擊力也在變化，因此，應根據沖床的許用壓力曲線和特定沖壓加工類型的實際雎力曲線選擇公稱壓力，使實際沖壓力曲線完全位于沖床許用壓力曲線以下。



　　(2)閉合高度與裝模高度



　　當沖床滑塊處于下死點時，其下端面與工作臺上表面之間的距離稱為沖床的閉合高度。沖床的閉合高度減去機床墊板的厚度所得差值即為裝模高度。若無機床墊板，則閉合高度等于裝模高度。調節連桿中的調節螺桿可實現裝模高度在一定范圍內的調整。當滑塊調整到上極限位置時，裝模高度達到最大值，為最大裝模高度；反之，當滑塊調整到下極限位置時，其裝模高度為最小裝模高度。兩者的差值為裝模高度的調節量。

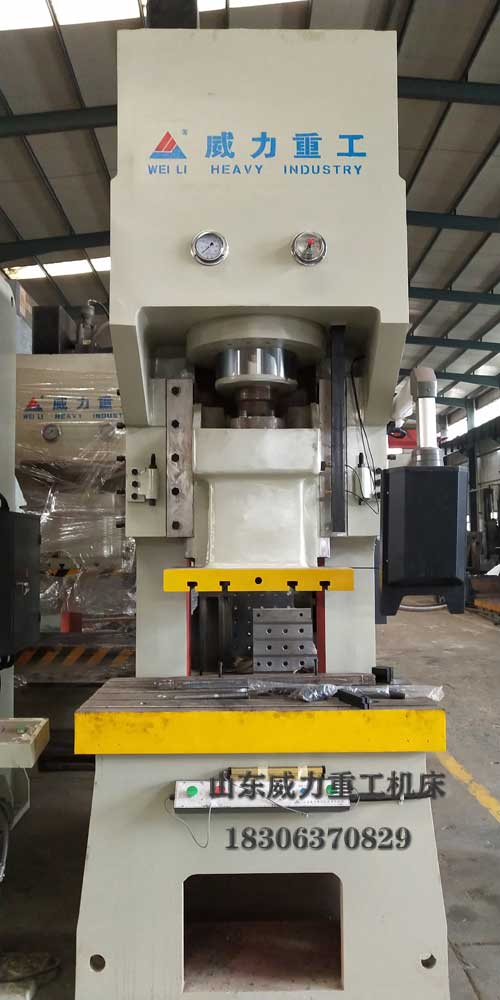

液壓沖床

　　(3)滑塊行程



　　滑塊行程是指滑塊從上死點下行到下死點所經過的距離，對于曲柄沖床，滑塊行程等于曲柄半徑的兩倍。其大小反映了沖床的工作范圍，行程長則能沖壓高度較高的零件。沖床滑塊行程的確定主要考慮沖壓坯料的順利放入模具和沖壓件的順利取出，沖床滑塊行程應人于沖壓件高度的2倍。



　　(4)行程次數



　　行程次數是指沖床滑塊每分鐘往復運動于上、下死點之問的次數。行程次數對生產率的影響較大，主要依據生產率要求、材料允許的變形速度和連續作業的可行性等來確定。

山東沖床生產廠家

　　(5)工作臺面尺寸



　　沖床工作臺面（或墊板平面）尺寸應大于下模的水平尺寸，一般每邊需大50～70mm，以便于模具安裝；同時，下模的平面尺寸還必須大于工作臺面孔的尺寸，一般每邊需大45-50mm，而工作臺孔尺寸又必須大于可能的漏料件尺寸。



　　(6)模柄孔尺寸



　　中小型沖床滑塊下端中心處開出有模柄孔，以方便安裝上模。模具的模柄直徑應與沖床模柄孔直徑一致，模柄的夾持部分長度應稍小于沖床模柄孔的深度。迭擇沖壓設備時，還應考慮牛產現場的實際條件。如果日前沒有較理想的設備供選擇，則應設法利用現有設備來實現沖壓生產；如果滿足要求的設備不止一臺，則應通盤考慮其他產品的生產要求和設備資源的合理利用。
